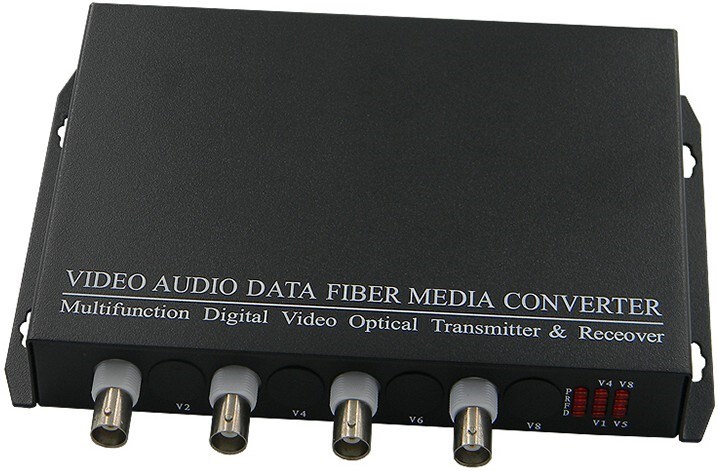

4埠同軸高清光電轉換器
產品特色
1. 鋁合金外殼散熱佳。
2. 支援CIF/VGA/D1/906H/720P/960P/1080P等多種類比和高清視頻格式。
3. 支持RS485控制訊號。
4. 可以兼容多模與單模，傳輸距離：0 ~ 20KM (單模)、0 ~ 500M (多模)。
5. 在單芯光纖上即時同步、無失真、高品質地傳輸。
6. 尺寸小、功耗小、抗干擾能力強、保真度高。
產品規格
| 說明 |
| 型號 |
JB-4HV1FD-H |
| 埠數 |
4埠BNC |
| 1埠RS485 |
| 1埠FC |
| 解析度 |
類比、720P、960P、1080P |
| 影像規格 |
類比 / CVI / AHD / TVI |
| 光纖類型 |
單模單纖 、多模單纖 |
| 光纖介面 |
FC 圓型帶螺紋 |
| 影像介面 |
BNC |
| 發射波長 |
1310nm |
| 接收波長 |
1550nm |
| 光飽和度 |
-3dB |
| 光損耗 |
0.4dBm/km |
| 光纖傳輸距離 |
單模傳輸20公里，多模傳輸500公尺 |
| 影像輸出阻抗 |
75Ω±5% (非平衡) |
| 影像輸出幅度 |
1.0Vpp±0.1V (典型峰-峰值) |
| 影像頻寬 |
≥60MHz |
| 影像採樣 |
15MHz高速採樣 |
| 微分增益相位 |
<5° (典型值) |
| 信噪比 |
S/N>70DB (峰值光學鏈結損耗時) |
| RS-485介面 |
RS-485 2線制 |
| RS-485工作模式 |
半雙工 |
| RS-485速率 |
2.4bps~250Kbps |
| RS-485誤碼率 |
＜10-12 |
| 工作溫度 |
-45～85℃ 0～95% (無冷凝結) |
| 儲存溫度 |
-50～95℃ 0～95% (無冷凝結) |
| 電源 |
DC5V |
▲型錄規格及外觀與實機不符，以實機為準。本公司保留修改此規格及外觀之權利更改後本公司不另行通知。
